膨胀段装置的安装

当滑触线系统长度轻型超过150米，重型超过200米时，应设置膨胀段装置，注意：由于膨胀段比较重，必须在膨胀段装置的两端200mm-300mm处加装角钢支架。膨胀段的安装间隙应按现场环境温度查表，根据查表所得数据，将膨胀段拉开至现场温度下所对应的间隙下，再安装。

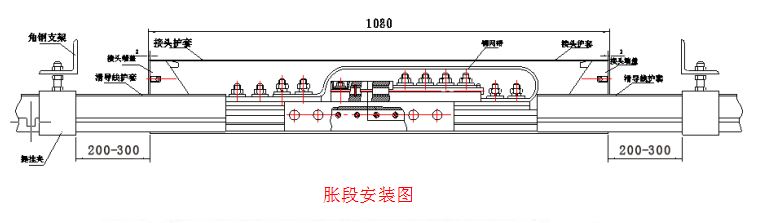

安装步骤如图：膨胀段装置在出厂时已组装好，用户可根据设计要求位置，或在两车间建筑物相连接伸缩缝处安装。并根据现场温度查表取得膨胀段的预留间隙。一般冬季安装时取高值，夏季安装时取低值。

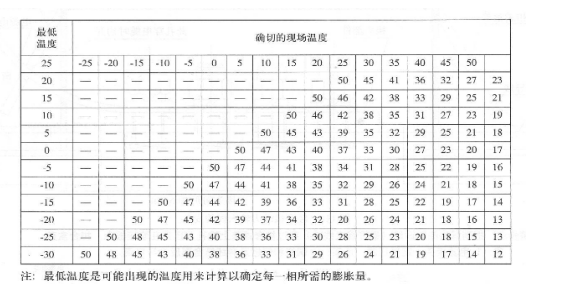

膨胀段安装预留间隙表

注意：1、当现场温度为本地区最低温度时，将膨胀段间隙拉开到最大位置附近（因每

     年最低气温不定，故不必将其拉开到最大位置处，稍微留出一点活动间隙）。

      2、当现场温度为本地区最高温度时，安装膨胀段只需将其拉开很小一段间隙即可

        （防止因现场温度高于往年最高温度而引起的膨胀将滑线损坏）。

      3、当现场温度介于最高与最低之间时，安装膨胀段时所需要拉开的间隙应通过查

         阅膨胀段安装预留间隙表来确定。
